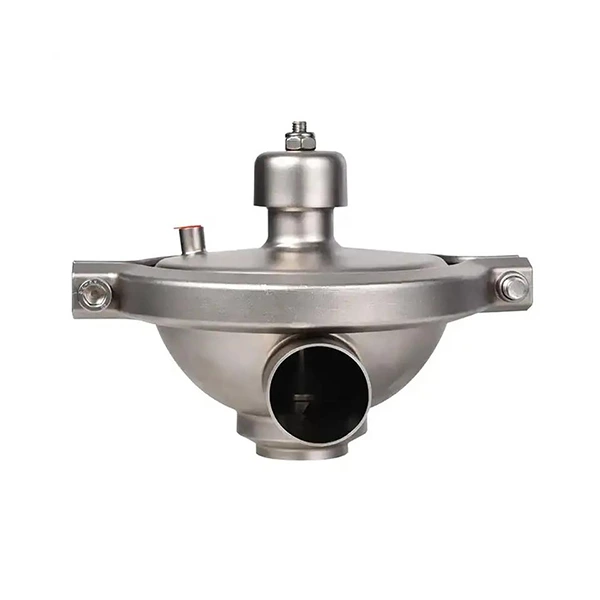

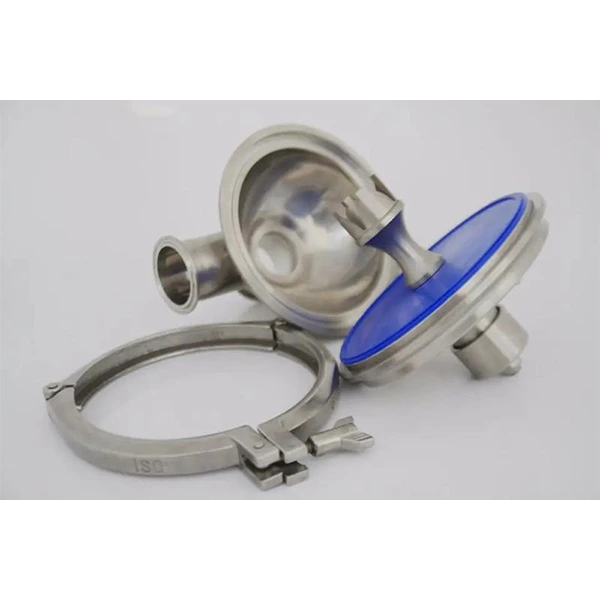

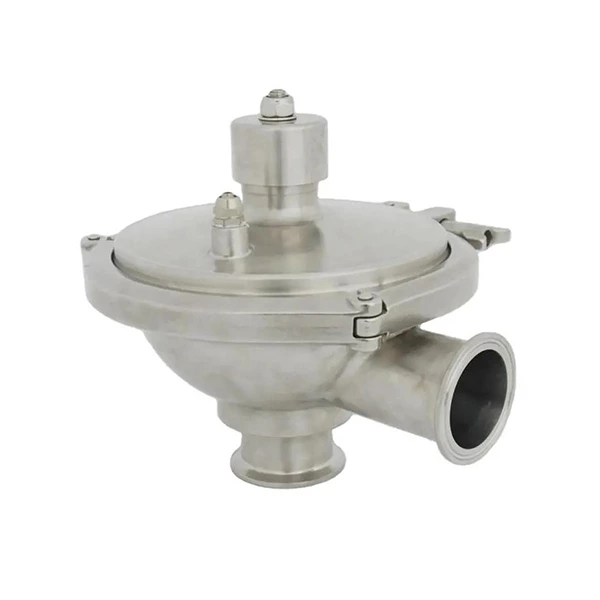

Vanne modulante sanitaire à pression constante à charge pneumatique série CPM CPMO-2

Lieu d'origine:
Wenzhou, Chine
Connexion:
Raccord à souder bout à bout, Tri-clamp, fileté, union
Standard ou non standard:
SMS,DIN11850,DIN11851,3A
Contacter maintenant

La vanne à pression constante sanitaire CPM est utilisée pour maintenir une pression constante d'entrée et de sortie. La CPMI-2 (la vanne à pression constante ajuste l'entrée) maintient une pression constante sur la ligne de production à l'entrée de la vanne. Ce type CPMI-2 est utilisé derrière les séparateurs, les échangeurs de chaleur ou les soupapes de décharge. La CPMO-2 (la vanne à pression constante ajuste la sortie) peut maintenir une pression constante dans la canalisation du processus de production à la sortie de la vanne. Ce type CPMO-2 est utilisé devant la machine de remplissage ou de remplissage. Il est largement appliqué à de nombreux domaines, tels que la bière, les boissons, les produits laitiers, les jus de fruits, la pharmacie, les produits biologiques, etc.

Standard SMS, DIN11850, DIN11851, 3A
Pièces en contact avec le matériau SS304/SS316L Fourni avec un rapport d'inspection du matériel
Pièces matérielles sans contact SS304
Taille 1" à 2,5", DN25-DN65
Connexion Raccord à souder bout à bout, Tri-clamp, fileté, union
Taper CPMI-2
  CPMO-2
Diaphragme supérieur EPDM, bonjour Tous les matériaux d'importation des joints sont conformes à la norme FDA21CFR117.2600
Diaphragme inférieur EPDM+PTFE
Pression max. ≤10bar(145psi)
Pression d'air d'alimentation ≤8bar(116psi)
Écart de température EPDM, diaphragme supérieur Buna pour 14 ~ 203 °F (-10 ~ 95 °C)
  Diaphragme inférieur en EPDM+PTFE pour -10 ~ 140℃ (14 ~ 284°F)
Plage de débit KV Ouverture complète (P=1bar) environ 23m3/h
  Faible débit (P=6bar) environ 2m3/h
Traitement de surface externe Ra32~64uin(0,8~1,6um)
Traitement de surface interne Ra16~32uin(0,4~0,8um)

Principe de fonctionnement

Les vannes de régulation de pression constante en série sont actionnées par de l'air comprimé. Le fonctionnement de la vanne en série ne nécessite aucun capteur dans la canalisation. Seuls un dispositif de régulation de pression et une canalisation de distribution de produit sont nécessaires pour le système de surveillance de la pression. Un système de tige de vanne à membrane peut réagir rapidement et modifier la position de la tige de vanne par rapport à la position de la tige de vanne afin de maintenir la valeur de pression prédéfinie. Lorsque la pression du produit distribué augmente, la vanne s'ouvre et inversement, la pression du produit diminue et la vanne se ferme.

Spécifications techniques:

Pression max. : ≤ 10 bar (145 psi)

Pression minimale : 0 bar (0 psi)

Pression d'alimentation en air : ≤ 8 bar (116 psi)

Écart de température:

EPDM, diaphragme supérieur en Buna : -10 à 95 °C (14 à 203 °F)

Diaphragme inférieur EPDM+PTFE : 14 ~ 284°F (-10 ~ 140℃)

Exigences de qualité de l'air comprimé utilisées par les actionneurs

1. Raccordement d'air comprimé : Tube d'air équipé d'un raccord d'air BSP R1/8” ou BSP R1/4”

2. Taille maximale des particules : 0,01 mm

3. Teneur maximale en huile : 0,08 ppm

4. Point de rosée : température atmosphérique de 10 ℃ (14 °F) ou moins

5. Teneur en eau maximale : 7,5 g/kg

Options

1. La connexion peut être soudée bout à bout, Tri-clamp, filetée, Union ou autres sur demande.

2. Le type peut être CPMI-2 et CPMO-2

3. La taille disponible est de 1" à 2,5", DN25-DN65

4. Le matériau peut être SS304 ou SS316L

Avantage

1. Pas de coins morts, pas de stagnation

2. Prend en charge le nettoyage en ligne CIP et peut également être démonté pour le nettoyage

3. Prend en charge la stérilisation en ligne SIP, avant que la température ne descende en dessous de 60 ℃

4. Le matériau peut être SS304 et SS316L
