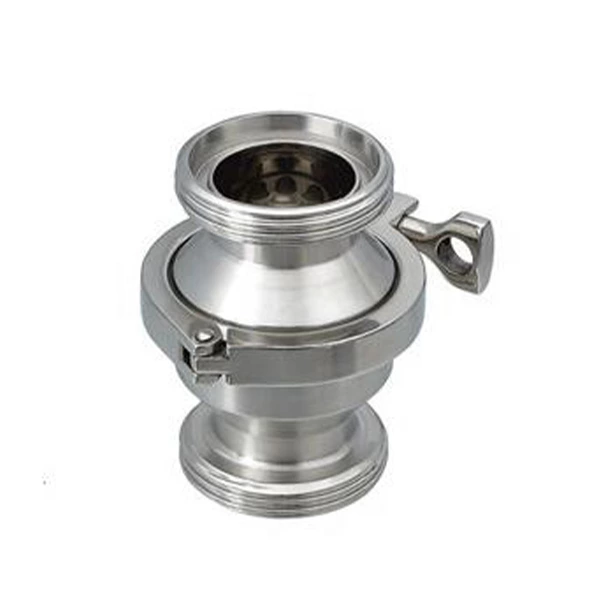

Clapet anti-retour à ressort à filetage sanitaire
- Lieu d'origine:
- Wenzhou, Chine
Le clapet anti-retour sanitaire, également appelé « clapet anti-retour », est conçu pour être utilisé dans les installations de tuyauterie de processus afin d'empêcher le flux inverse. La série VCN est un clapet anti-retour à ressort avec différentes extrémités de connexion. Un clapet anti-retour s'ouvre lorsque la pression sous le clapet de la vanne dépasse la pression au-dessus du clapet de la vanne et la force du ressort. La vanne se ferme lorsque l'égalisation de pression est atteinte.
| Connexions | Filetage, serrage, soudure |
| Matériel | SS304, SS316L |
| Exploité | Manuel, Pneumatique |
| Taille | 1"-4", DN10-DN100 |
| Standard | SMS 3A DIN |
| Pression max. : | 0-10 bar |
| Température de fonctionnement | VMQ : (-50~+180℃) EPDM : (-20~+135℃) FPM : (-30~+230℃) |
Principe de fonctionnement
La soupape s'ouvre lorsque la pression du fluide dépasse la pression exercée par le ressort de la pompe. Lorsque les deux pressions sont égalisées, la soupape se ferme. Une contre-pression permet la fermeture de la soupape.
Conception et fonctionnalités
Carter/arbre : AISI 316l
Ressort : AISI304
Joint : EPDM selon FDA177.2600
Finition de surface : RA < 0,8 μm
