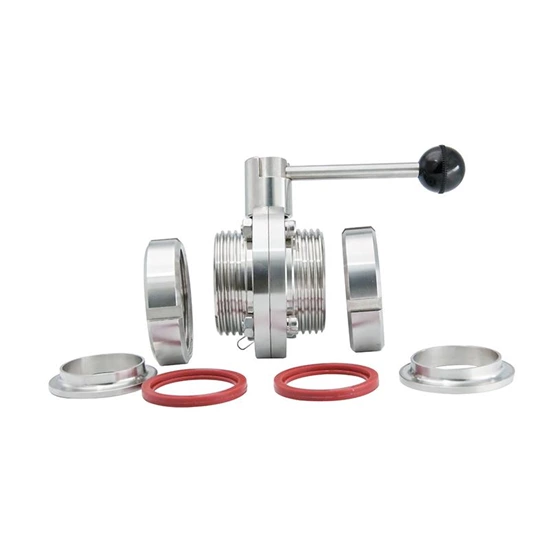

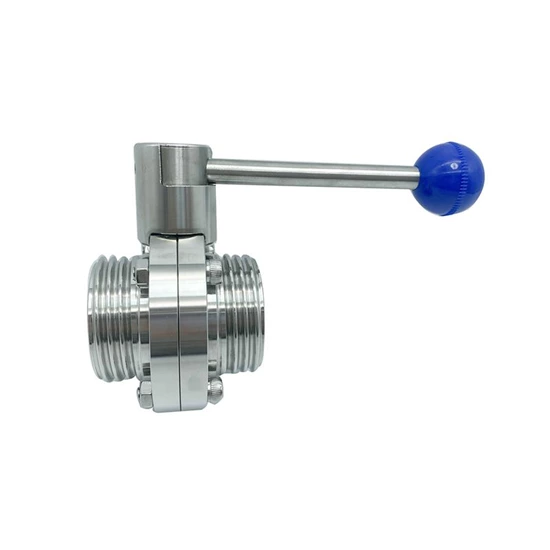

Vannes papillon manuelles hygiéniques en acier inoxydable
- Lieu d'origine:
- Wenzhou, Chine
Les vannes papillon sanitaires de MINGHE, qu'elles soient manuelles, automatiques ou électriques, sont largement utilisées dans l'industrie alimentaire, la bière, le lait, les produits laitiers, les produits pharmaceutiques, biologiques et chimiques. Les vannes papillon sanitaires sont fabriquées en acier inoxydable SS304 et SS316L. Les tailles disponibles sont de 1/2"- 6", DN15-DN150. Les normes sont SMS, DIN, 3A, ISO, RJT, etc. En même temps, les connexions des vannes papillon sanitaires ont différents types, tels que soudure, collier, filetage, bride, etc. MINGHE peut produire des vannes papillon sanitaires selon le dessin de conception et les exigences des clients.
Spécification:
- Tailles disponibles : 1/2"-12", DN15-DN300
- Matériau : Le corps de la vanne et le matériau du disque peuvent être SS304 ou SS316L, les matériaux SS304L, SS316L et SS321 sont disponibles sur demande.
- Raccordements d'extrémité : pince à pince, soudure à soudure, mâle à mâle, mâle à pince, mâle à souder, pince à souder, bride à bride, bride à extrémité de raccord, etc.
- Norme : SMS, DIN, 3A, ISO, RJT .
- Poignée : poignée de traction en acier inoxydable, poignée de préhension en plastique, poignée de préhension en acier inoxydable.
- Type de joint : Silicone, EPDM, Viton (FKM), Buna
- Actionneur : Actionneur pneumatique vannes papillon sanitaires en acier inoxydable, actionneur pneumatique en aluminium vannes papillon sanitaires, actionneur électrique vannes papillon sanitaires
Principes de fonctionnement :
- Les vannes papillon sanitaires en acier inoxydable peuvent être ouvertes automatiquement via un actionneur ou manuellement avec une poignée.
- La poignée bloque les vannes papillon hygiéniques en position « ouverte » ou « fermée », il existe bien sûr d'autres positions disponibles.
- L'actionneur pousse le piston à mouvement axial à 90 degrés afin de contrôler les vannes papillon sanitaires.
Spécifications techniques:
- Pression max. : 10 bar (DN25 / DN100), 8 bar (DN125 / DN150)
- Pression minimale : 0,2 bar
- Plage de température : -5 ~ 266°F (-15 ~ 130℃) avec siège EPDM, -31 ~ 392°F (-35~ 200℃) avec siège en silicone,
- 10~ 392°F (-10 ~ 200℃) avec siège en silicone
Conception et caractéristiques :
- Conception compacte et robuste
- La taille de la poignée multi-positions jusqu'à 1/2" / DN15 à 4" / DN100
- La taille de la poignée complète jusqu'à 1/2" / DN15 à 12" / DN300
- La poignée manuelle, l'actionneur pneumatique et l'actionneur électrique peuvent être interchangeables entre eux.
- Faibles pertes de charge
- Le corps des vannes peut être interchangeable avec n'importe quel type de connexion.
