Réservoir de stockage vertical en acier pour bouilloire à vapeur sous vide à double enveloppe
- garantie:
- 1 an
- Industries applicables:
- Usine de fabrication
- Composants principaux:
- Moteur, pompe
Informations de base.
Domaines d'application | Usine de transformation de légumes | Taper | Équipement de cuisine |
Finition de surface | Vernis mat ou vernis miroir ou 2b | Matériel | SS304 ou SS316L |
Pression de fonctionnement | ATM ou 0-10 bar | Capacité | 100- 30000L |
Construction | Type vertical | Température de fonctionnement | 0-200 degrés |

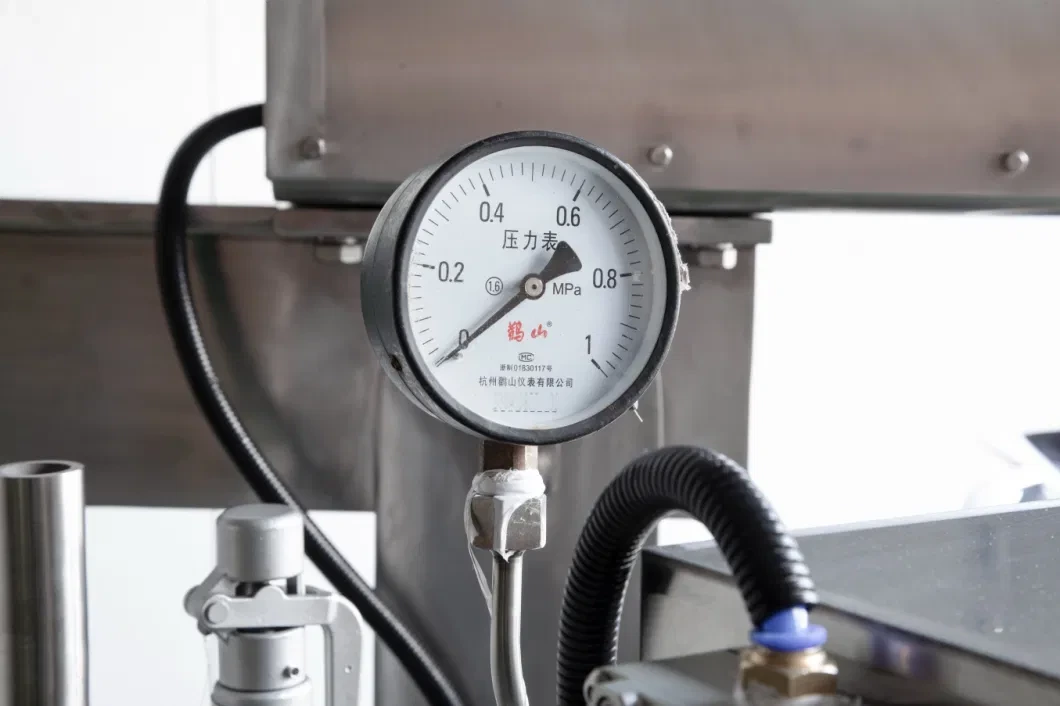

Option 1 | Filtre d'aération, voyant, manomètre | Composant | Regard d'homme, entrée/sortie |
Agitateur | Entrée par le haut ou par le bas, ou entrée latérale | Option 2 | Veste du système de contrôle, isolation |
Capacité de production | 50 ensembles par mois | Paquet de transport | Boîtier en contreplaqué ou cadre en acier |
Emballage et livraison
Taille du paquet | 1000,00 cm * 1000,00 cm * 1000,00 cm |
Poids brut du colis | 500 000 kg |
Description du produit
La série de bouilloires à double enveloppe en acier inoxydable est strictement conforme aux principes généraux GMP (édition révisée de 1998) et est conçue, fabriquée et acceptée conformément aux exigences du récipient sous pression en acier GB150-98 ou du récipient normal de soudage en acier JB/T4735-97.
1. Le matériau de conservation de la chaleur de la bouilloire à double enveloppe adopte un blister en polyuréthane résistant aux hautes températures et anti-vieillissement ou en coton.
2. Les joints adoptent un mandrin d'emballage international général ISO, le récipient intérieur adopte de l'acier inoxydable importé SUS 304 ou SUS316, polissage de surface interne.
3. L'orifice de la bouilloire à double enveloppe est équipé d'une jauge de niveau (type à pression statique, type à capacité, type sans contact, type à ultrasons et tube en verre), d'un respirateur à air, d'un thermomètre (type à affichage numérique ou type à plaque à cadran), d'une bouche de nettoyage CIP, d'une bouche de stérilisation SIP, d'une porte d'entrée-sortie de liquide et d'une entrée sanitaire.
4. Bouilloire à double enveloppe Spécification du volume : 100 L-30 000 L ou à concevoir et à fabriquer selon la demande réelle des clients
- Selon votre produit, nous pouvons configurer avec différents outils de mélange, si le produit est à faible viscosité, un mélangeur à grande vitesse est nécessaire, si le produit est à haute viscosité, généralement un mélangeur à grande vitesse avec un mélangeur à basse vitesse pour répondre à différents processus.
- Choisir la bonne machine améliorera considérablement votre efficacité de production et la qualité de votre production.
- Le réservoir de mélange en acier inoxydable peut être utilisé pour le chauffage, le refroidissement, le vide ou d'autres processus
- nous disposons de données pratiques riches pour différents produits, les données peuvent aider le client à choisir la bonne machine.
- Le volume du réservoir de mélange est de 50 à 10 000 L
- Matériau : acier inoxydable sus304 ou 316L
- la structure fermée empêche la poussière de voler ou les éclaboussures de liquide.
Contrôle qualité de la bouilloire à double enveloppe Jhenten :
1. La plaque de matière première a été analysée par notre analyste de matériaux pour assurer la qualité
2. Le soudage est à l'arc sous argon (TIG) pour éviter l'oxydation des plaques
3. Après avoir soudé le réservoir intérieur, nous effectuerons un test complet de pression d'eau pour vérifier le joint de soudure. Après avoir soudé la chemise, le test complet de pression d'eau sera également effectué pour la chemise
4. Après avoir terminé la finition de surface, nos employés effectueront un test de rugosité de surface pour garantir les données Ra
5. Après l'installation de l'agitateur, nous l'utiliserons pour assurer son bon fonctionnement
6. La confirmation de la position de la buse est également vérifiée par notre personnel de contrôle qualité
Paramètres techniques | ||||
Volume(L) | Puissance de l'agitateur (Kw) | Surface de chauffage (m2) |
Pression de travail dans la chemise (Mpa) |
Vitesse de l'agitateur (tr/min) |
50 | 0,37 kW | 0,4 | ≤1MPa (selon les exigences du client) |
36 |
100 | 0,37 kW | 0,6 | 36 | |
200 | 0,55 kW | 1.0 | 36 | |
300 | 0,75 kW | 1.44 | 36 | |
400 | 0,75 kW | 1,65 | 36 | |
500 | 1,1 kW | 1.9 | 36 | |
Nous pouvons personnaliser l'équipement selon les exigences du client. |

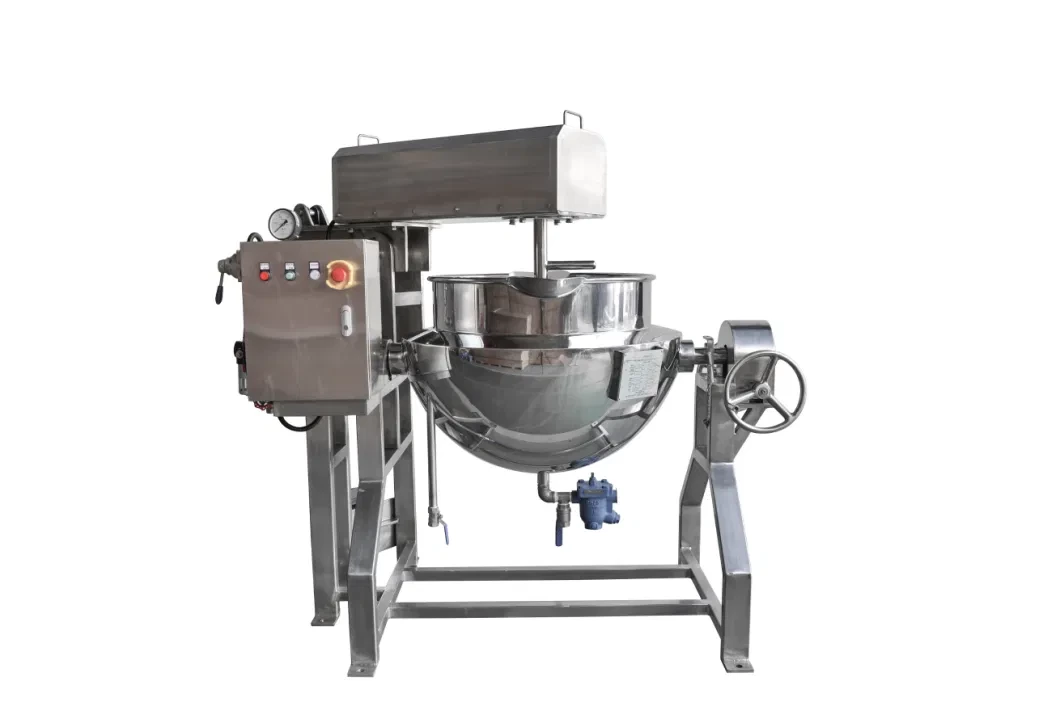

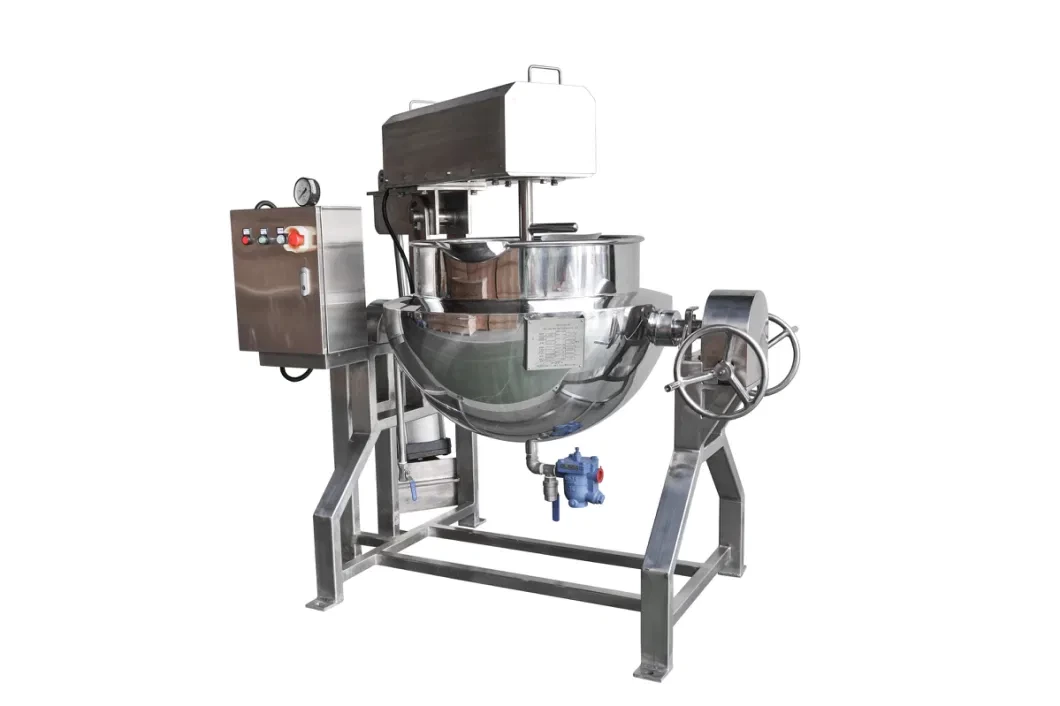

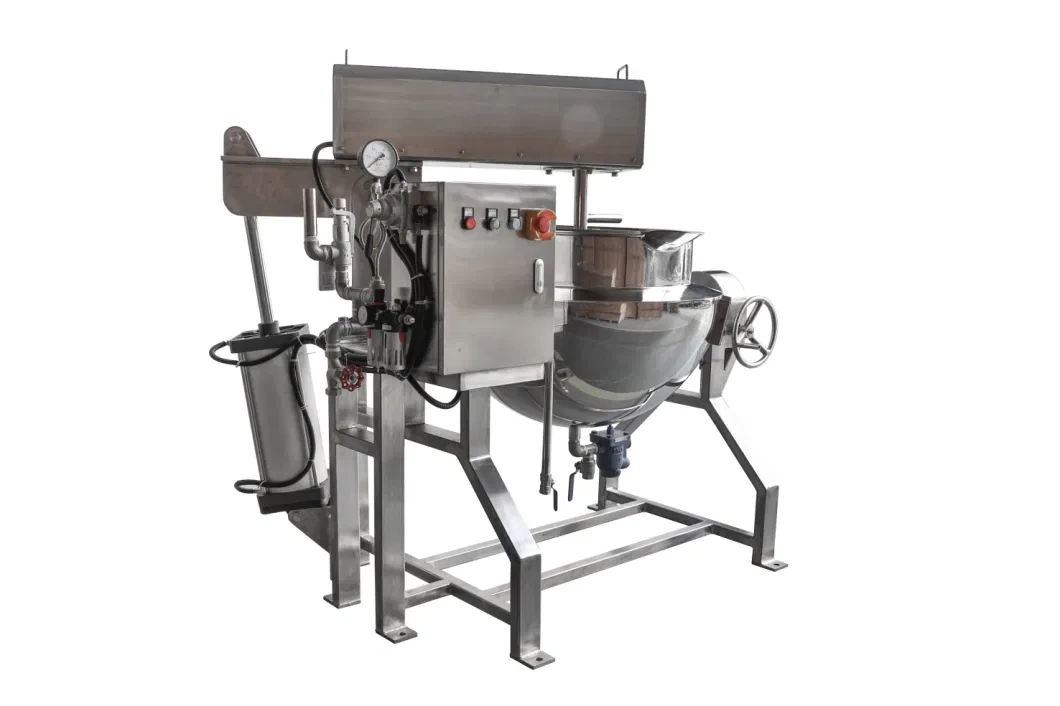

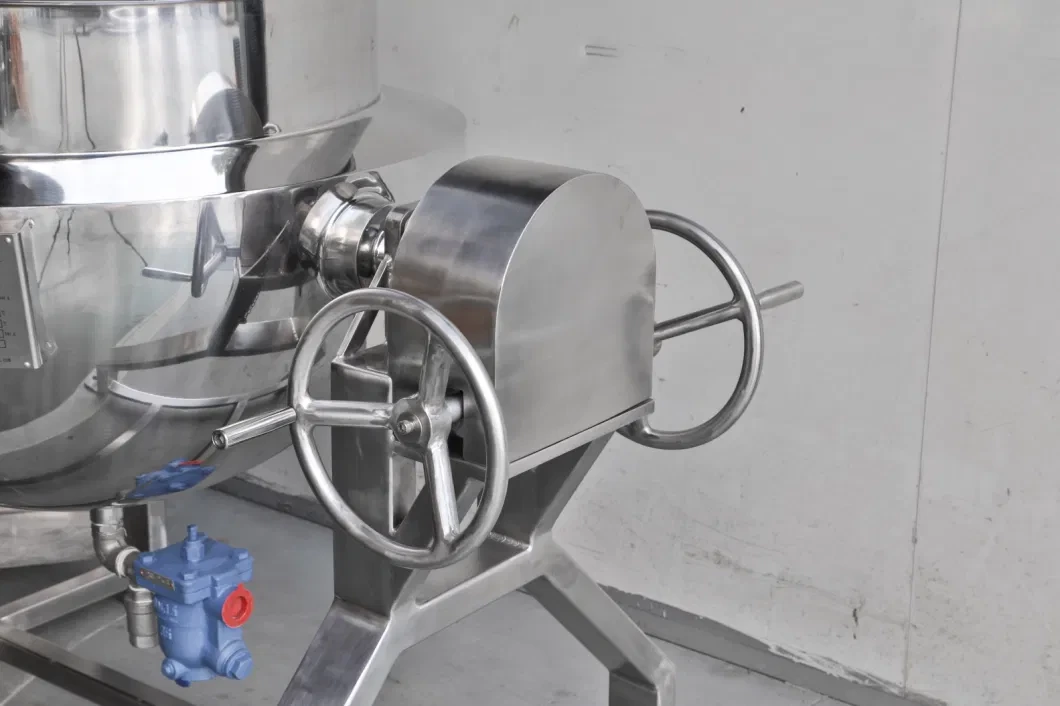

JTRZG Bouilloire à bascule en acier inoxydable de qualité alimentaire pour cuisson, chauffage, mélange, cuisinière industrielle | |||
matériel | SS304 ou SS316L | ||
Volume | 50L-2T (personnalisé) | ||
application | Industrie alimentaire, pharmaceutique, chimique, etc. | ||
Surface | Miroir ou mat, Ra<0,4μm | ||
Structure | Type inclinable | ||
type vertical | |||
Mode chauffage | chauffage électrique | chauffage au gaz | chauffage à vapeur |

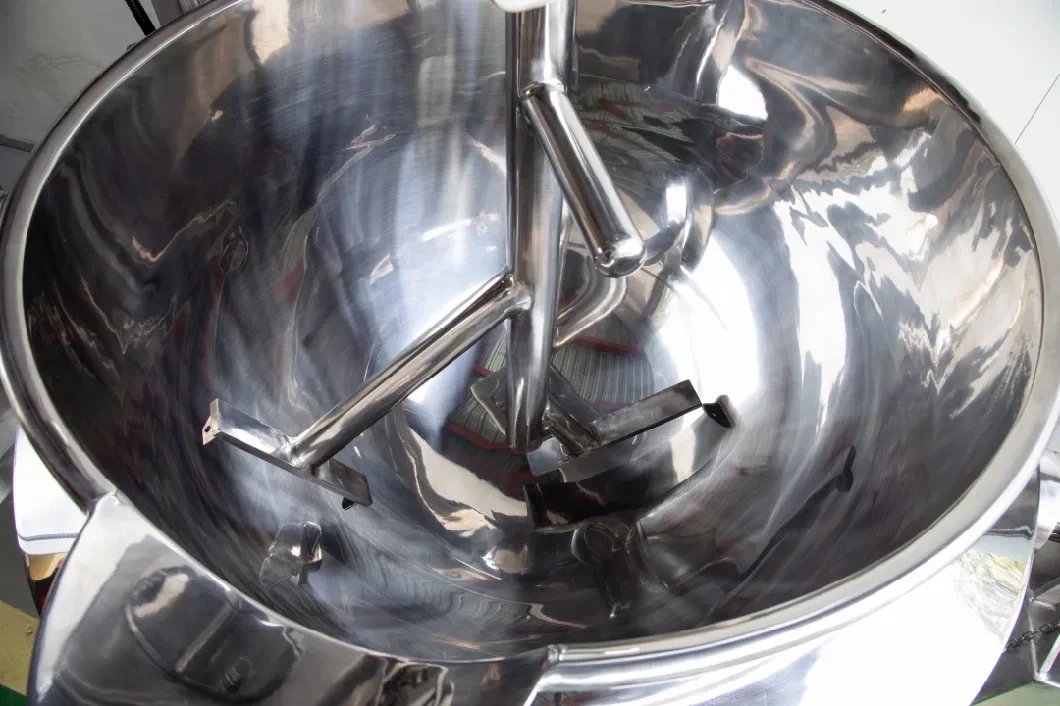

Type d'agitateur | Mélangeur à palettes | ||
Mur gratté | |||
Vitesse du mixeur | faible vitesse | ||
0-43 tr/min | |||
DÉTAILS DES PIÈCES | 1.demi-couverture | ||
2. Différents types de nettoyeurs CIP | |||
3. Type inclinable ou type vertical | |||
4. Vanne sanitaire d'entrée et de sortie. | |||

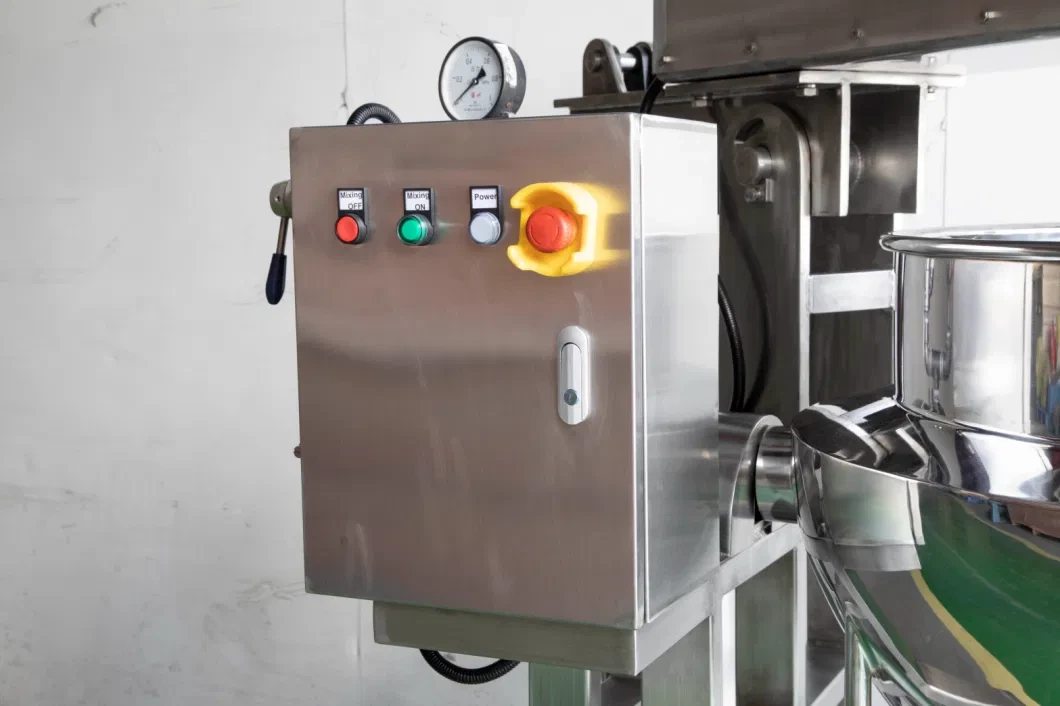

5.Boîtier électrique | |||
6. Thermomètre (selon les exigences du client). |
